Introduction

The source code for prfmod96 was modified to permit the placement of a velocity bar next to the profile plot. The test code is given in PRFMODTEST.tgz. To run the test do the following after downloading this tile:

gunzip -c P
PRFMODTEST.tgz | tar xf -
cd PRFMODTEST
DOIT

Examples

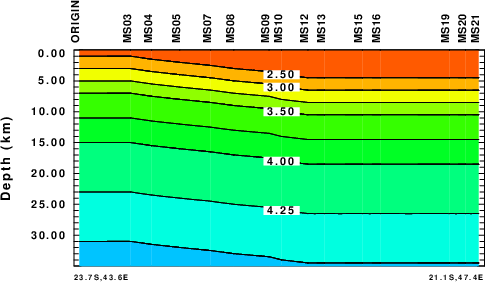

prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX 35 -C mad1 -LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825 -W 35 -KA ka_file -KV kv_file

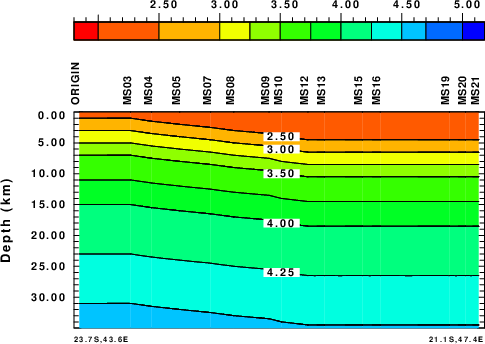

prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX 35 -C mad1 -LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825 -W 35 -KA ka_file -KV kv_file -BT -BO 1.0



prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX 35 -C mad1 -LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825 -W 35 -KA ka_file -KV kv_file -BB

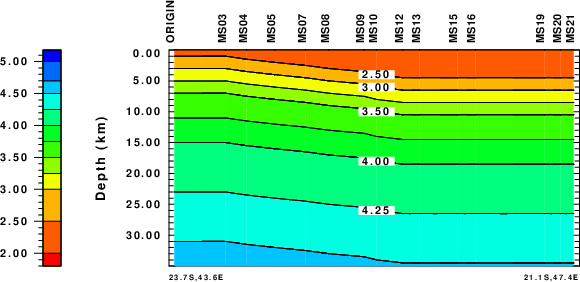

prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX 35 -C mad1 -LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825 -W 35 -KA ka_file -KV kv_file -BL -BO 1.5

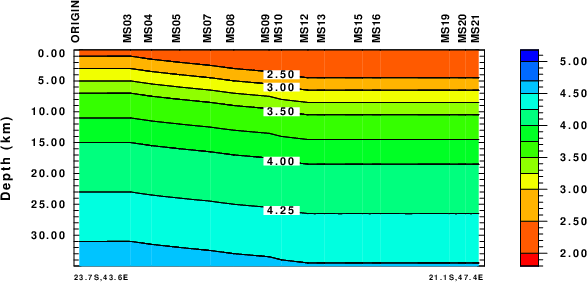

prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX 35 -C mad1 -LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825 -W 35 -KA ka_file -KV kv_file -BR

DOIT test scripts

#!/bin/sh
set -x
#####
#    cleanup
#####
rm -f *.PLT *.png                              CLEAN UP PREVIOUS RUN

mod="mod00"
ZMAX=35 		                       PLOT MODELS DOWN TO A DEPTH OF 35 KM
WIDTH=35                                       A PROFILE FROM (LAT1,LON1) to (LAT2,LON2) is made and all models within WIDTH are included
#define contour values
cat > kv_file < ka_file << EOF                 THESE ARE THE CONTOUR VALEUS FOR THE PLOT - EACH WILL HAVE A UNIQUE COLOR. FOR EXAMPLE,
2.0                                            A VALUE OF 2.7 WILL BE PLOTTED WITH A COLOR ASSOCIATED WITH 3.0
2.5
3.0
3.25
3.5
3.75
4.0
4.25
4.5
4.7
5.0 EOF
cat > ka_file <<EOF THESE CONTOUR VALUES ARE LABELED. NOTE THE 3.25 IS NOT LABELED
2.0
2.5
3.0
3.5
4.0
4.25
4.5
5.0
EOF
 cat > mad1 << EOF THESE ARE THE MODEL. THEIR LOCATION NAME and FILE NAME ARE GIVEN -23.612 43.59 'ORIGIN' '$mod.000.000' -23.2382 44.024 'MS03' '$mod.000.000' -23.1050 44.2198 'MS04' '$mod.000.001' -22.9060 44.4638 'MS05' '$mod.000.002' -22.8124 44.8289 'MS07' '$mod.000.003' -22.7548 45.1131 'MS08' '$mod.000.004' -22.4826 45.3982 'MS09' '$mod.000.005' -22.4736 45.5668 'MS10' '$mod.000.006' -22.4374 45.915 'MS12' '$mod.000.007' -22.3575 46.0879 'MS13' '$mod.000.008' -22.0855 46.4091 'MS15' '$mod.000.009' -21.9357 46.543 'MS16' '$mod.000.010' -21.4093 47.1029 'MS19' '$mod.000.011' -21.3316 47.2715 'MS20' '$mod.000.012' -21.2389 47.3825 'MS21' '$mod.000.013' EOF LL='-LAT1 -23.712 -LON1 43.59 -LAT2 -21.1389 -LON2 47.3825' A SHORTHAND DESCRIPTION OF THE PROFILE DIRECTION prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX ${ZMAX} -C mad1 ${LL} \ -W ${WIDTH} -KA ka_file -KV kv_file mv PRFMOD96.PLT NONE.PLT prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX ${ZMAX} -C mad1 ${LL} \ -W ${WIDTH} -KA ka_file -KV kv_file -BL -BO 1.5 mv PRFMOD96.PLT LEFT.PLT prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX ${ZMAX} -C mad1 ${LL} \ -W ${WIDTH} -KA ka_file -KV kv_file -BR mv PRFMOD96.PLT RIGHT.PLT prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX ${ZMAX} -C mad1 ${LL} \ WHEN PLOTTING THE BAR AT THE TOP ADD MORE SPACE -W ${WIDTH} -KA ka_file -KV kv_file -BT -BO 1.0 mv PRFMOD96.PLT TOP.PLT prfmod96 -X0 1.75 -XLEN 5.7 -YLEN 3 -ZMAX ${ZMAX} -C mad1 ${LL} \ -W ${WIDTH} -KA ka_file -KV kv_file -BB mv PRFMOD96.PLT BOTTOM.PLT ##### # convert PLT to PNG USE ImageMagick TO CONVERT EPS to PNG ###### for i in *.PLT do B=`basename $i .PLT` plotnps -F7 -W10 -EPS -K < $i > t.eps convert -trim t.eps -background white -alpha remove -alpha off ${B}.png rm t.eps done
